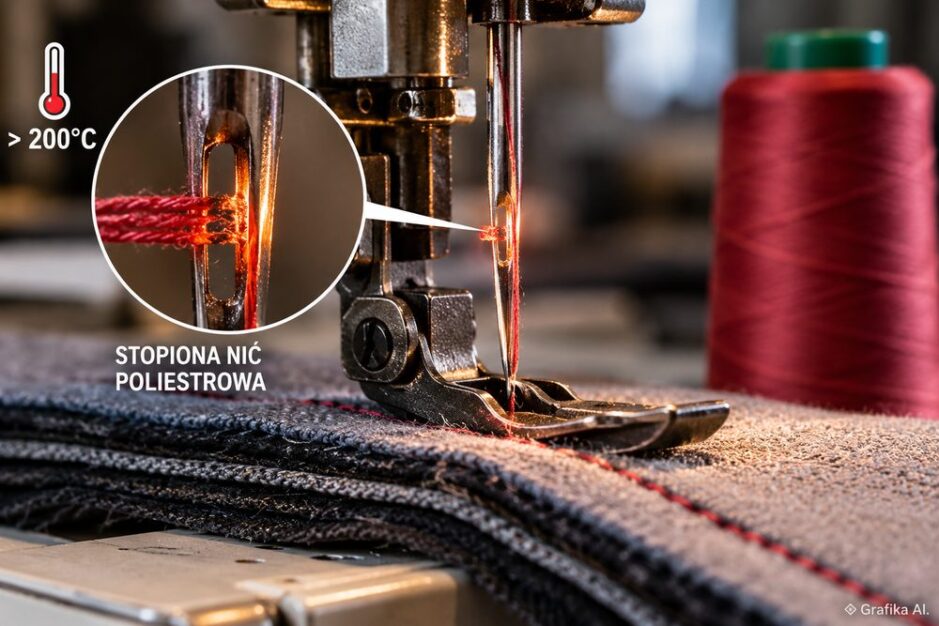

Igła nagrzewa się i topi nić poliestrową: czym jest needle heating i dlaczego problem nasila się przy szybkim szyciu grubych warstw?

Igła, która po kilkudziesięciu sekundach szycia zaczyna przypalać albo wręcz nadtapiać nić poliestrową, nie musi oznaczać złej jakości nici. Przy szybkim szyciu wielowarstwowych materiałów problemem często jest needle heating, czyli nagrzewanie się igły wskutek tarcia. Im większa prędkość maszyny, grubszy pakiet materiału i trudniejsza droga igły przez kolejne warstwy, tym szybciej temperatura rośnie.

W praktyce zjawisko bywa mylące. Maszyna może przez pierwsze kilkanaście lub kilkadziesiąt centymetrów szyć prawidłowo, a później zaczyna nagle zrywać nitkę. Operator zmienia naprężenie, zakłada nową szpulę, czyści chwytacz — i nic. Dopiero po zatrzymaniu maszyny okazuje się, że igła jest bardzo gorąca. Przy poliestrze ma to szczególne znaczenie, bo tworzywo termoplastyczne pod wpływem wysokiej temperatury mięknie, deformuje się, a przy temperaturach zbliżonych do temperatury topnienia może się nadtapiać.

Skąd bierze się needle heating i jak gorąca może być igła?

Igła nie nagrzewa się przede wszystkim od silnika maszyny. Źródłem problemu jest tarcie powstające podczas każdego przejścia igły przez materiał. Przy 4000–5000 wkłuć na minutę ten sam metalowy element wykonuje kilkadziesiąt cykli na sekundę. Każdy cykl oznacza kontakt z włóknami, powłokami, klejami, membraną lub innymi warstwami znajdującymi się w pakiecie.

W lekkiej tkaninie bawełnianej efekt może być niewielki. Zupełnie inaczej wygląda sytuacja przy szyciu kilku warstw poliestru technicznego, laminatu, ekoskóry, materiałów powlekanych PU lub PVC, taśm, pianek albo gęsto tkanych tkanin tapicerskich.

W badaniach przemysłowego procesu szycia temperatury igły przy wysokich prędkościach dochodzą do ponad 200°C, a w szczególnie niekorzystnych warunkach mogą zbliżać się do około 250°C. Nie oznacza to, że każda przemysłowa maszyna osiąga takie wartości. Temperatura zależy jednocześnie od prędkości, konstrukcji szwu, średnicy igły, rodzaju materiału, powłok oraz czasu ciągłego szycia.

To ważne w przypadku nici poliestrowych. Poliester PET ma temperaturę topnienia zazwyczaj w okolicach 250–260°C, ale problemy z nicią mogą pojawić się wcześniej. Nie trzeba doprowadzić jej do pełnego stopienia. Lokalny kontakt z bardzo gorącą powierzchnią igły może spowodować:

• zmiękczenie włókien poliestrowych,

• sklejenie lub deformację pojedynczych filamentów,

• uszkodzenie powierzchni nici,

• wzrost tarcia nici w oczku,

• utratę części wytrzymałości,

• przyklejanie się resztek tworzywa do igły,

• zerwanie nitki tuż nad oczkiem albo w samym oczku.

Charakterystyczny objaw to zerwanie występujące dopiero po rozpędzeniu produkcji. Jeśli maszyna przy 1500–2000 ściegów/min szyje poprawnie, a przy 4000–5000 ściegów/min zaczyna regularnie zrywać tę samą nitkę, temperatura igły powinna znaleźć się bardzo wysoko na liście podejrzanych.

Nie można jednak automatycznie zakładać, że każde zerwanie poliestru oznacza needle heating. Podobne objawy daje zbyt duże naprężenie nici, ostre lub uszkodzone oczko igły, niewłaściwie dobrany chwytacz, zadziory w prowadnikach czy źle dobrany rozmiar igły.

Najprostszy test produkcyjny jest banalny: zmniejszyć prędkość maszyny bez zmiany pozostałych ustawień. Jeśli liczba zerwań wyraźnie spada, trzeba sprawdzać temperaturę i tarcie, zamiast bez końca regulować naprężacz.

Dlaczego grube warstwy i wysoka prędkość tak szybko pogarszają sytuację?

Największy błąd polega na traktowaniu prędkości maszyny i grubości materiału jako dwóch niezależnych parametrów. W praktyce ich wpływ się nakłada.

Przy grubym pakiecie igła przez większą część każdego cyklu znajduje się w materiale. Kontakt trwa dłużej, powierzchnia tarcia jest większa, a włókna mocniej dociskają się do trzonu igły. Jeżeli jednocześnie zwiększymy obroty, liczba takich kontaktów w ciągu minuty gwałtownie rośnie, natomiast czasu na oddanie ciepła między kolejnymi wkłuciami prawie nie ma.

Szczególnie problematyczne są:

• gęste tkaniny poliestrowe i poliamidowe,

• materiały tapicerskie,

• wielowarstwowe szwy z taśmą lub lamówką,

• tkaniny powlekane,

• sztuczna skóra,

• laminaty z klejem,

• materiały z warstwą gumową lub piankową,

• miejsca, w których maszyna przechodzi przez lokalne zgrubienie szwu.

To właśnie dlatego maszyna może poprawnie prowadzić prosty szew przez dwie warstwy materiału, a zacząć zrywać nić podczas przejazdu przez zakładkę złożoną z sześciu czy ośmiu warstw.

Dochodzi jeszcze drugi problem. Gdy igła jest za cienka w stosunku do pakietu, łatwiej się ugina i mocniej trze o materiał. Automatyczne przejście na możliwie najgrubszą igłę również nie jest dobrym rozwiązaniem. Większa średnica oznacza większą powierzchnię kontaktu z materiałem, a więc potencjalnie większe tarcie i większy otwór po wkłuciu. Trzeba więc dobrać najmniejszy rozmiar igły, który zapewnia stabilne prowadzenie nici i nie wygina się nadmiernie w danym materiale.

W przemysłowym szyciu różnica między igłą Nm 80, Nm 100 i Nm 120 nie jest kosmetyczna. Oznaczenie Nm odpowiada średnicy trzonu wyrażonej w setnych częściach milimetra — przykładowo Nm 100 odpowiada około 1,00 mm, a Nm 120 około 1,20 mm. Zmiana rozmiaru wpływa więc jednocześnie na miejsce dla nici, sztywność igły, otwór wykonywany w materiale i ilość powstającego tarcia.

Kolejna rzecz to rodzaj ostrza. Igła odpowiednia do dzianiny nie musi zachowywać się dobrze w mocno powlekanym materiale technicznym, a rozwiązanie stosowane przy skórze może być niewłaściwe dla gęstej tkaniny. Liczy się nie tylko numer igły, ale cały system: średnica, kształt czubka, wielkość oczka, geometria rowka oraz wykończenie powierzchni.

Przy seryjnym szyciu warto zwrócić uwagę na prostą zależność: jeśli problem występuje wyłącznie po kilkunastu sekundach nieprzerwanej pracy, ale znika po krótkiej przerwie, jest to znacznie mocniejsza wskazówka na przegrzewanie niż sytuacja, w której nitka pęka już przy pierwszych dwóch lub trzech ściegach.

Co rzeczywiście pomaga ograniczyć topienie i zrywanie nici?

Pierwszą reakcją operatora zwykle jest zmniejszenie naprężenia nici. Czasem pomaga, lecz jeżeli przyczyną jest gorąca igła, samo poluzowanie naprężacza nie usuwa źródła problemu. Można w ten sposób jedynie zamaskować objawy albo pogorszyć wygląd ściegu.

Najskuteczniej działa podejście etapowe.

1. Najpierw ogranicz prędkość.
To najprostszy test diagnostyczny i jednocześnie jedna z najskuteczniejszych metod redukcji temperatury. Jeżeli przy 4500 ściegów/min maszyna zrywa nić, należy wykonać próbę np. przy 3000, a następnie około 2000–2500 ściegów/min. Jeżeli problem szybko zanika, dalsze szukanie przyczyny powinno koncentrować się na cieple i tarciu.

Minusem jest oczywiście wydajność. W produkcji seryjnej redukcja prędkości z 4500 do 3000 ściegów/min może być ekonomicznie bolesna, dlatego nie powinna automatycznie stać się rozwiązaniem docelowym.

2. Sprawdź stan igły.
Zużyta igła nie zawsze wygląda na uszkodzoną. Mikrouszkodzenia powierzchni, zadrapania w oczku i stępiony czubek zwiększają tarcie. Przy trudnych materiałach wymiana igły kosztuje niewiele w porównaniu ze stratami powodowanymi przez zatrzymywanie linii, poprawki szwów i odrzuty.

Jeżeli po założeniu nowej igły liczba zerwań spada, nie ma sensu szukać skomplikowanej awarii maszyny.

3. Zweryfikuj rozmiar i system igły względem nici.
Nić powinna przechodzić przez oczko bez zakleszczania i intensywnego ocierania. Za małe oczko jest szczególnie niebezpieczne przy grubszych niciach poliestrowych. Z kolei zbyt duża igła może niepotrzebnie podnosić opory przejścia przez materiał i zostawiać nadmiernie widoczne otwory.

4. Usuń dodatkowe źródła tarcia.
Do sprawdzenia są prowadniki nici, talerzyki naprężacza, prowadzenie nici przy igielnicy, oczko igły, płytka ściegowa oraz elementy chwytacza. Jeden niewielki zadzior potrafi osłabić nić przed jej kontaktem z gorącą igłą. Wtedy oba problemy nakładają się na siebie i diagnostyka staje się znacznie trudniejsza.

5. Przy trudnych procesach rozważ chłodzenie igły.
W przemysłowych stanowiskach stosuje się systemy kierujące strumień powietrza na igłę. To rozwiązanie ma sens przede wszystkim tam, gdzie prędkości produkcyjnej nie można znacząco obniżyć. Wadą jest dodatkowa instalacja pneumatyczna, hałas i konieczność prawidłowego ustawienia dyszy. Strumień skierowany kilka centymetrów obok igły praktycznie nie rozwiązuje problemu.

6. Sprawdź samą nić.
Dwie nici opisane jako poliester mogą zachowywać się inaczej. Znaczenie ma konstrukcja nici, skręt, włókno ciągłe lub cięte, wykończenie powierzchni oraz zastosowany środek poślizgowy. W szyciu przemysłowym odpowiednie smarowanie nici obniża tarcie podczas przechodzenia przez prowadniki i oczko igły.

Nie należy jednak próbować ratować procesu przypadkowym nanoszeniem oleju na nić. Nadmiar środka może zabrudzić materiał, zmienić naprężenie i być nieakceptowalny przy wyrobach odzieżowych lub tapicerskich. Jeżeli produkcja wymaga nici o specjalnym wykończeniu, lepiej zastosować produkt przygotowany fabrycznie do pracy przy dużych prędkościach.

Najbardziej irytujący przypadek to taki, w którym każda z tych zmian poprawia sytuację tylko trochę. Zmniejszenie obrotów pomaga, nowa igła pomaga, zmiana nici również pomaga, ale osobno żadne działanie nie eliminuje zerwań. To normalne: needle heating jest wynikiem bilansu cieplnego całego procesu, a nie jednej wadliwej części. Przy bardzo trudnym pakiecie materiałowym dopiero połączenie odpowiedniej igły, właściwej nici, mniejszego tarcia i chłodzenia pozwala zachować wysoką wydajność.

FAQ: needle heating w praktyce

Czy igła naprawdę może stopić nić poliestrową?
Tak. Przy szybkim szyciu temperatura igły może przekroczyć 200°C, a w skrajnych warunkach zbliżyć się do zakresu, w którym poliester zaczyna intensywnie mięknąć i ostatecznie się topić. Do zerwania nici nie trzeba jednak osiągnąć pełnej temperatury topnienia PET.

Po czym odróżnić przegrzanie igły od złego naprężenia nici?
Bardzo charakterystyczne jest narastanie problemu wraz z czasem ciągłego szycia i prędkością. Jeżeli maszyna na zimno szyje poprawnie, po kilkunastu–kilkudziesięciu sekundach zaczyna zrywać nitkę, a po przerwie ponownie przez pewien czas pracuje normalnie, temperatura igły jest jednym z pierwszych parametrów do sprawdzenia.

Czy większa igła zawsze rozwiąże problem?
Nie. Większe oczko może ułatwić przechodzenie grubej nici, ale grubszy trzon zwiększa kontakt igły z materiałem. Dobiera się więc nie największą możliwą igłę, lecz najmniejszą, która stabilnie prowadzi daną nić i nie ugina się nadmiernie podczas przejścia przez pakiet.

Czy wystarczy kupić mocniejszą nić?
Nie zawsze. Nić o wyższej wytrzymałości mechanicznej nadal może źle reagować na intensywne tarcie i wysoką temperaturę. Ważne są również konstrukcja nici, jakość powierzchni, środek poślizgowy i dopasowanie grubości nici do oczka igły.

Czy obniżenie prędkości maszyny jest rozwiązaniem docelowym?
Przy krótkich seriach często tak. W masowej produkcji lepiej traktować je jako test. Jeżeli zejście z 4000–5000 do około 2500–3000 ściegów/min usuwa problem, wiadomo już, gdzie szukać. Następnie można pracować nad doborem igły, nici, chłodzeniem i redukcją tarcia, aby odzyskać część prędkości.

Co sprawdzić w pierwszej kolejności, gdy poliester zaczyna się topić?
Najpierw zmniejsz prędkość maszyny i załóż nową, prawidłowo dobraną igłę. Nie zaczynaj od przypadkowej regulacji naprężaczy. Jeśli przy niższej prędkości problem wyraźnie znika, sprawdź kolejno rozmiar oraz system igły, stosunek grubości nici do oczka, zadziory na drodze nici i możliwość chłodzenia igły. Dopiero później zmieniaj samą nić. To najszybsza droga do odróżnienia problemu cieplnego od mechanicznego.
