Drgania lekkiego stanowiska montażowego – jak rozmieszczenie poprzeczek zmienia sztywność konstrukcji z profili?

Lekki stół lub stanowisko montażowe z profili aluminiowych potrafi wyglądać solidnie, a mimo to wyraźnie drgać przy dokręcaniu śrub, pracy wkrętarki, przesuwaniu cięższego podzespołu albo cyklicznym ruchu siłownika. Problem rzadko sprowadza się wyłącznie do przekroju profilu. W praktyce równie ważne jest rozmieszczenie poprzeczek, długość niepodpartych odcinków, sposób zamknięcia ramy oraz sztywność połączeń.

To istotne, bo ugięcie belki rośnie bardzo szybko wraz z jej długością. Dla belki swobodnie podpartej i obciążonej siłą skupioną w środku maksymalne ugięcie można w uproszczeniu opisać zależnością:

f = F·L³ / (48·E·I)

gdzie F oznacza siłę, L długość przęsła, E moduł Younga materiału, a I moment bezwładności przekroju. W przypadku aluminium moduł Younga wynosi około 69–70 GPa. Najważniejsza informacja praktyczna kryje się jednak w potędze przy długości: jeżeli długość niepodpartego odcinka zmniejszymy dwukrotnie, jego ugięcie przy tych samych pozostałych warunkach spadnie teoretycznie aż ośmiokrotnie.

Dlatego dodatkowa poprzeczka za kilkadziesiąt lub kilkaset złotych bywa skuteczniejsza niż wymiana całej konstrukcji na większy profil.

Dlaczego miejsce poprzeczki jest ważniejsze niż sama jej liczba?

Najczęstszy błąd wygląda banalnie: konstruktor dodaje kolejną belkę „mniej więcej pośrodku”, nie analizując, gdzie faktycznie powstaje największe ugięcie i skąd pochodzi wymuszenie drgań. Tymczasem poprzeczka powinna skracać najbardziej podatne przęsło albo zamykać fragment ramy, który się odkształca.

Załóżmy, że blat stanowiska ma długość 1200 mm i opiera się na dwóch skrajnych ramach. Jeżeli podłużnice biegną przez całe 1200 mm bez podparcia pośredniego, są znacznie bardziej podatne niż po dodaniu środkowej poprzeczki, która efektywnie dzieli odcinek na dwa przęsła po około 600 mm.

Przy idealizowanym modelu belkowym sama zmiana długości z 1200 na 600 mm daje:

(1200 / 600)³ = 8

czyli nawet ośmiokrotną różnicę w ugięciu lokalnego przęsła. Rzeczywista konstrukcja z profili systemowych nie zachowa się dokładnie jak podręcznikowa belka, ponieważ pracują również narożniki, łączniki, blat i sąsiednie profile, ale kierunek zmian pozostaje ten sam: krótsze przęsło oznacza wyraźnie większą sztywność.

Nie znaczy to jednak, że każda dodatkowa poprzeczka powinna znaleźć się dokładnie w połowie.

Jeżeli operator odkłada detal o masie 25 kg zawsze 200 mm od prawej krawędzi, a w tym samym miejscu pracuje prasa ręczna lub nitownica, korzystniej jest wzmocnić właśnie tę strefę. Jeśli obciążenie jest ruchome — na przykład prowadnica liniowa przesuwa zespół na całej długości stołu — równomierny podział konstrukcji zwykle daje lepszy rezultat.

W praktyce decyzję podejmuje się według trzech kryteriów:

• gdzie występuje największa siła,

• jak długi jest niepodparty odcinek profilu,

• czy obciążenie jest statyczne, udarowe czy cykliczne.

Poprzeczka umieszczona bezpośrednio pod ciężkim urządzeniem ma sens przy wkrętarce automatycznej, małej prasie, zasobniku części albo module z silnikiem. Przesuwanie jej w środek ramy tylko po to, żeby układ wyglądał symetrycznie, może pogorszyć sytuację.

Jest też druga strona medalu. Nadmierne zagęszczenie poprzeczek zwiększa masę, koszt i liczbę połączeń, a często utrudnia prowadzenie przewodów, montaż półek oraz dostęp serwisowy. W lekkim stanowisku manualnym dokładanie belek co 200–300 mm zwykle nie ma uzasadnienia, jeżeli na blacie nie pracuje urządzenie generujące dynamiczne wymuszenia.

Drgania często zaczynają się w ramie, a nie w blacie

Sztywność pionowa to tylko połowa problemu. Stanowisko może niemal nie uginać się pod ciężarem, a jednocześnie irytująco kołysać się na boki. Dzieje się tak szczególnie w wysokich konstrukcjach z czterech słupów połączonych prostokątnymi ramami.

Prostokąt bez odpowiedniego usztywnienia łatwo zmienia kształt w równoległobok. Same profile mogą być wystarczająco sztywne, ale połączenia narożne dopuszczają niewielkie obroty. Przy wysokości stanowiska 900–1100 mm nawet mały luz lub podatność każdego naroża stają się wyraźnie odczuwalne na wysokości blatu.

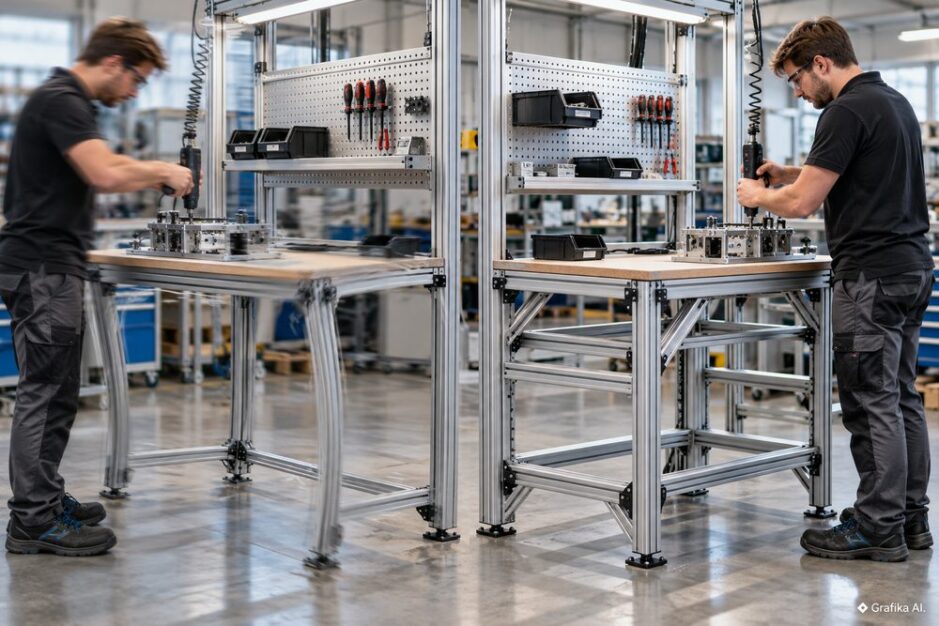

Typowy przykład: stanowisko 1200 × 700 × 950 mm stoi stabilnie podczas spokojnego montażu, lecz przy odkładaniu detalu albo uruchomieniu wkrętarki cały blat wykonuje kilka krótkich ruchów poprzecznych. Zwiększenie przekroju górnych podłużnic niewiele zmieni, jeśli problemem jest odkształcenie całej bocznej ramy.

W takiej sytuacji większy efekt daje:

• dodatkowa pozioma poprzeczka między nogami,

• usztywnienie tylnej płaszczyzny,

• blacha lub panel pracujący jako tarcza,

• ukośne stężenie,

• mocniejsze węzły narożne.

Najbardziej efektywne bywa usztywnienie płaszczyzny, w której konstrukcja rzeczywiście się przemieszcza. Jeżeli rama kołysze się przód–tył, dodatkowy profil biegnący lewo–prawo w blacie nie rozwiąże problemu.

Przy projektowaniu warto wykonać prosty test jeszcze przed kupowaniem większych profili. Trzeba przyłożyć do górnej krawędzi konstrukcji umiarkowaną siłę poziomą i obserwować, które węzły zmieniają kąt. Jeżeli nogi pozostają praktycznie proste, a naroża „pracują”, problem leży w ramie i połączeniach.

W warsztacie da się to sprawdzić jeszcze prościej: tymczasowo przykręcić ukośnie płaskownik albo sztywną płytę do tylnej części stanowiska. Jeżeli kołysanie gwałtownie maleje, wiadomo już, że wymiana wszystkich słupów na cięższy profil byłaby drogim leczeniem niewłaściwej przyczyny.

Takie usztywnienie ma jednak koszt funkcjonalny. Krzyżulec może ograniczyć miejsce pod stołem, a pełna płyta tylna utrudnić dostęp do instalacji pneumatycznej lub elektrycznej. Przy stanowiskach obsługiwanych z obu stron trzeba więc szukać kompromisu — na przykład zastosować sztywną dolną ramę zamiast pełnej zabudowy tylnej.

Kiedy dołożyć poprzeczkę, a kiedy zmienić cały profil?

Najtańszą modyfikacją jest zazwyczaj skrócenie efektywnej długości przęsła. Nie zawsze jednak wystarcza.

Jeżeli profil jest po prostu zbyt mały w stosunku do obciążenia, dokładanie kolejnych belek zaczyna przypominać łatanie konstrukcji. Przykładowo blat o szerokości 700 mm przenoszący urządzenie ważące 80–100 kg wymaga innego podejścia niż stanowisko do ręcznego składania elementów o masie 2–5 kg.

Duże znaczenie ma też orientacja przekroju. Prostokątny profil ustawiony wyższym bokiem w kierunku zginania może mieć wielokrotnie większy moment bezwładności niż ten sam element obrócony o 90°. Dlatego przed zakupem większego systemu trzeba sprawdzić moment bezwładności Ix/Iy w dokumentacji konkretnego profilu, a nie kierować się wyłącznie wymiarem zewnętrznym 30 × 30, 40 × 40 czy 40 × 80 mm.

Praktyczna kolejność decyzji wygląda tak:

1. Najpierw zlokalizować najdłuższe przęsło i miejsce największego obciążenia.

2. Następnie sprawdzić, czy można skrócić przęsło jedną dobrze umieszczoną poprzeczką.

3. Potem ocenić sztywność narożników i połączeń.

4. Dopiero wtedy rozważać większy przekrój profilu.

Taka kolejność ma sens ekonomiczny. Zmiana kilku głównych belek z mniejszego systemu na większy oznacza nie tylko zakup profili. Często trzeba wymienić kątowniki, śruby młoteczkowe, nakrętki rowkowe, zaślepki i inne elementy systemowe. Robocizna również rośnie, bo część stanowiska trzeba rozebrać.

Poprzeczka ma szczególnie dużo sensu, gdy lokalne ugięcie występuje na jednym długim odcinku. Jeżeli natomiast całe stanowisko porusza się jak jeden miękki szkielet, dokładanie kolejnych poziomych belek w blacie szybko przestaje dawać zauważalny efekt. Wtedy trzeba poprawić usztywnienie przestrzenne konstrukcji.

Kolejna granica pojawia się przy źródłach drgań okresowych: silnikach, wentylatorach, podajnikach, wibratorach czy układach pneumatycznych. Sama większa sztywność przesuwa częstotliwość własną konstrukcji, ale nie gwarantuje likwidacji problemu. Jeżeli częstotliwość wymuszenia zbliży się do jednej z częstotliwości własnych stanowiska, amplituda może wzrosnąć zamiast spaść.

Przy prostym stanowisku ręcznym zwykle wystarcza obserwacja zachowania konstrukcji i korekta geometrii. Przy szybkich ruchach osi, silnikach lub procesach wymagających dokładności pozycjonowania potrzebna może być już analiza modalna albo przynajmniej pomiar akcelerometrem.

Dobierając profile, łączniki i elementy konstrukcyjne, można porównać dostępne rozwiązania na stronie producenta lub dostawcy systemu. Więcej informacji na: https://sklep.andrzejewski.pl

Najbardziej irytującym błędem w lekkich konstrukcjach jest przy tym oszczędzanie właśnie na węzłach. Dobry profil skręcony elastycznym albo niedociągniętym połączeniem nie wykorzystuje swojej sztywności. Po kilku miesiącach pracy stanowiska problem może wrócić, jeśli śruby poluzują się wskutek cyklicznych obciążeń. Dlatego po pierwszym okresie eksploatacji warto skontrolować połączenia mechaniczne zgodnie z zaleceniami producenta systemu.

FAQ

Czy dodanie jednej poprzeczki naprawdę może wyraźnie zmniejszyć drgania?
Tak, jeżeli skraca najbardziej podatne przęsło. W uproszczonym modelu belki zmniejszenie długości przęsła o połowę może ograniczyć jego ugięcie nawet około ośmiokrotnie. W rzeczywistej ramie wynik zależy również od połączeń, blatu i pozostałych elementów.

Czy lepiej zastosować profil 40 × 80 mm zamiast dwóch profili 40 × 40 mm?
Nie da się odpowiedzieć wyłącznie na podstawie wymiaru zewnętrznego. Trzeba porównać moment bezwładności przekrojów w wymaganym kierunku, sposób podparcia oraz rozmieszczenie elementów. Dwa oddalone od siebie profile mogą tworzyć bardzo sztywny układ, ale tylko wtedy, gdy są dobrze połączone.

Jak rozpoznać, czy problemem jest profil, czy połączenie narożne?
Jeżeli podczas poziomego nacisku całe prostokątne pole ramy wyraźnie zmienia kształt, podejrzenie pada na połączenia i brak stężenia. Jeżeli naroża pozostają stabilne, a pojedyncza belka wyraźnie się wygina, problemem jest raczej jej przekrój lub zbyt duża długość bez podparcia.

Czy cięższy blat ograniczy drgania?
Czasem tak, ale nie jest to uniwersalne rozwiązanie. Większa masa może zmniejszyć reakcję na krótkie wymuszenia, ale jednocześnie zwiększa obciążenie ramy i zmienia jej częstotliwości własne. Dokładanie masy bez ustalenia źródła drgań jest więc gorszym pierwszym krokiem niż poprawienie geometrii konstrukcji.

Czy warto stosować gumowe stopki antywibracyjne?
Przy drganiach przenoszonych z podłoża albo generowanych przez maszynę mogą pomóc. Jeżeli jednak sama rama jest zbyt podatna i kołysze się pod ręką operatora, miękkie stopki potrafią nawet zwiększyć odczuwalny ruch stanowiska.

Jak gęsto rozmieszczać poprzeczki?
Nie istnieje jedna poprawna wartość. W lekkim stanowisku ręcznym sensowniejsze jest wyznaczanie ich na podstawie długości przęseł, punktów obciążenia oraz sztywności konkretnego profilu niż przyjmowanie arbitralnego rozstawu co 300 czy 500 mm. Pod urządzeniem generującym siły dynamiczne poprzeczka powinna znaleźć się możliwie blisko miejsca wprowadzenia obciążenia.

Od czego zacząć, jeżeli gotowe stanowisko już drga?
Najpierw nie kupować większych profili. Trzeba ustalić kierunek ruchu konstrukcji i znaleźć najdłuższy niepodparty odcinek. Jeśli ugina się pojedyncza belka, pierwszym ruchem powinno być skrócenie jej efektywnego przęsła poprzeczką. Jeśli cała rama przechyla się jak równoległobok, priorytetem jest usztywnienie płaszczyzny i narożników. Dopiero gdy te dwie korekty nie rozwiązują problemu, opłaca się zwiększać przekrój głównych profili.
